CPS (Contactless Power Supply)는 기계적,전기적인 접촉없이 전자기적인 방식으로 전력을 전송하는 설비로 생산라인의 자재전송 시스템, 엘리베이터, 모노레일, 저장창고 시스템등에 있는 레일에 비접촉으로 전원을 전송하는데 이용된다.




CPS는 Transformer의 1,2차측의 에너지 변환과 유사한 전자기 유도방식에 의해 전류를 공급한다.기존의 Transformer는 1,2차 코일권선이 공통의 강자성체 코어에 위치하고 있어 높은 커플링계수를 가지나 두 권선사이를 움직이는 것은 불가능하였다.


Open Core


반면에, CPS의 Transformer는 1차 권선이 긴 루프로 뻗혀있으며, 1차 권선의 도체를 에워싸고 있는 끝이 open된 코어에 2차 권선이 놓여져 있어 1,2차 권선 사이의 움직임을 가능하게 하였다. open 코어로 인한 감쇄된 커플링 계수는 높은 1차 권선의 주파수에 의해 보상이 된다.


High Frequency

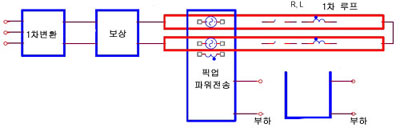

CPS의 입력은 사용현장에서 이용할 수 있는 3상 전류로 입력이 되어, 단상 고주파 출력으로 변환된다. 출력은 단위 역률로 보상이 되고, 1차 루프로 보내진다.

  Variable Secondary Voltage

 2차 픽업(Pick up)코일로 유도된 전류는 정류되어 기존의 필요에 따라 정류되어 변환된다. 2차측
파워출력은 3상과 단상 AC 뿐만 아니라 낮은 DC전압도 출력될 수 있다.


기존의 케이블 방식과 달리 별도의 유지보수가 필요하지 않으므로 저비용으로 설비 운용이 가능

접촉으로 인한 소음, 분진등이 발생하지 않음

극도한 환경에서도 영향을 전혀 받지 않고 안정적으로 운용 (물,분진,먼지)

픽업코일과 1차 권선사이에 공극을 허용함으로서 큰 레일 Tolerance를 제공

고효율성, 고신뢰성 낮은 유지비용



 Current Rail & Brush 방식

Cable 방식

CPS방식

 Technology

Simple

Simple

Complex

 전압/전류

DC,AC Low Frequency

DC,AC Low Frequency

DC,AC High Frequency

 위상수

1,3

1,3

1

 Power전환

아니오

아니오

 효율

높음

높음

중간

 소손가능여부

예(RAIL,BRUSH)

예(CABLE)

아니오

 유지/보수성

아니오

 신뢰성

중간

중간

높음

 환경적인 영향

환경적인영향(ice,water,dust)

아니오

아니오

 안전성

비절연,감전위험

안전

안전

 EMI영향

낮음

낮음

중간

 1.2차간 졀연여부

아니오

아니오

 오염여부

아니오

아니오

 비용(설치/유지)

중/중

저/저

고/중

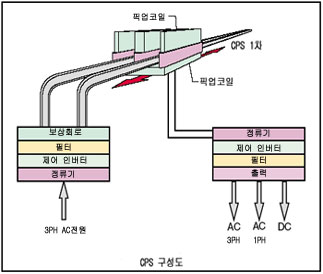

구성

 특징

     Primary Unit

 - Self-Diagnostic & Protction circuit 내장
 -
Current Source Control 방식 전압변동의 최소화
 - PLL Auto Tuning 으로 부하변동에 따른 빠른 응답속도
 - 과열, 과전류, 과전압 보호회로 내장, RS232 통신지원ㅣ

     Cable & Support

 - Litz wire (0.1x300p) & Cable Track, Support

     Pick up Uint

 - 기존 크기와 중량의 1/2 축소로 인해 설치,교체,이동이 용이함
 -
2차측 Booster 불필요, 기존의 Booster로 인한 고장 완전해소(고장률 0%)
 -
Pick up Coil 공극의 증가(10mm) 로 1,2차 와의 간섭 해결

     Rectifier Unit

 - 과열, 과전압,과전류 보호회로 내장
 - 20kHz,300V  FRED 정류, 공진주파수 20kHz
 - RS232 통신





  Primaru Unit (SHF-PU)

   Primay Unit

Type

SHF-PU-5

SHF-PU-10

SHF-PU-20

SHF-PU-30

SHF-PU-40

SHF-PU-50

6.5kVA

13kVA

26kVA

40kVA

52kVA

65kVA

 Input Power

 Input Voltage

208/220V

 Input Freq

50/60Hz

 Output Power

5kW

10kW

20kW

30kW

40kW

50kW

 Output current

 0 ~ 250A

 Dimension(mm)

 700x540x1000

700x540x1180

700x560x1200

780x700x1350

780x800x1500

800x850x1658

 Weight(kg)

 75

90

110

170

200

300

 Cooling Method

 Air Cooling

Built-in Circuit

 Self-Diagnostic, Overcurrent/Overvoltage protection

 Communication

RS232/RS485

 Temperature

Below Max 60℃

  Pick up Unit (SHF-PC)

Pick up Unit

Type(PrI.Unit)

SHF-PC-5

SHF-PC-10

SHF-PC-20

SHF-PC-30

SHF-PC-40

SHF-PC-50

 Pickup unit수

1EA

1EA

2EA

3EA

4EA

5EA

 Output Power

10kW

10kW

10kWx2

10kWx3

10kWx4

10kWx5

 Dimension(mm)

148x300x145

기존Type

세향Type

외형

  Rectifier Unit (SHF-RU)

   Rectifier Unit

Type

SHF-RU-5

SHF-RU-10

SHF-RU-20

SHF-RU-30

SHF-RU-40

SHF-RU-50

5kw

10kW

20kW

30kW

40kW

50kW

  Output Power

  Input Voltage

350V

  Output Voltage

300V

  Dimension(mm)

 250X290X110

400X240X1200

420x260x1200

460x350x1200

450x650x180

540x370x1300

  Weight(kg)

 4

18

22

36

45

62

  Cooling Method

 Air Cooling

  Built-in Circuit

 Self-Diagnostic, Overcurrent/Overvoltage protection

  Communication

RS232

  Temperature

Below Max 60℃

 부하에 대한 전압 변동률이 적다.
 S-MARK(안전마크), CE 인증
