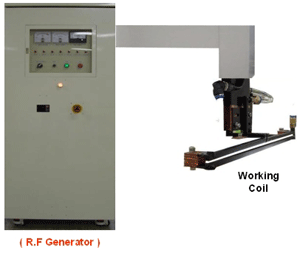

모델 |
SHF-6.5K-380-6M
|
|
최대입력용량 |
|
8kVA
|
|
출력
|
6kW
|
|
주파수
|
6.6MHz
|
|
발진소자
|
진공관
(Electron Vacuum
Tube)
|
|
입력전압
|
220/380V,
50/60Hz, 3PH
|
|
출력제어
|
SCR제어(5%~100%제어가능)
|
|
가열온도
|
550℃-800℃
|
|
냉각방식
|
Water-cooling,
5ℓ/min, 0.15Mpa
|
|
공진방식
|
LC직렬공진
|
|
RELAY SEQUENCE 방식의
DC24V
3상전파장
정류방식회로, 양극동기자력 발진방식으로
구성
직접결합방식
출력회로로 구성되며
정전 류 제어방식
전자파
외부방사 억제, EMI차페
높은
온도에서의 짧은
활성화 공정을 통
한
고효율의 수은량
석출
|
석출효율
|
구분
|
Pallet
|
Ave.
|
Max.
|
Min
|
R
|
Ave
(%)
|
Max(%)
|
Min(%)
|
R
|
|
1
|
4
|
2.46
|
2.56
|
2.36
|
0.20
|
78.46
|
82.05
|
75.38
|
6.67
|
|
2
|
5
|
3.16
|
3.27
|
2.99
|
0.28
|
80.26
|
83.85
|
76.67
|
7.18
|
|
3
|
5.5
|
3.6
|
3.76
|
3.44
|
0.32
|
83.92
|
87.65
|
80.19
|
7.46
|
|
4
|
6
|
3.87
|
3.99
|
3.75
|
0.24
|
82.69
|
85.26
|
80.13
|
7.13
|
|
5
|
6.5
|
3.84
|
4.01
|
3.67
|
0.34
|
82.05
|
85.68
|
78.42
|
7.26
|
CCFL
 CCFL(Cold-Cathode Flourescent Lamp)내부에
전압을 인가하면 방출된 전자와
수은이 충돌하면서 발생한 자외선이
형광체에 여기되어 발광을 하게된다.
 수은
Hg는 사용되기전까지 Ti3Hg의
안정된 화합물 형태로 존재한다.
CCFL 램프를 봉인후 고온으로
수은공급기를 800~850℃정도로
가열하여 짧은 시간에 램프내에
방출시켜 활성하시키게 되고,
Getter를 가열하여
램프내에 불순물을
흡착 제거하는 공정을
통하여
램프의 수명과
효율을 향상시키게
된다. CCFL은
일반적으로
TFT-LCD, OA 기기 및 전시용 Panel 등의 Back Light외
기타 다수의 CCFL제조
공정에 사용된다.

|
